菱形扁袋除塵器

菱形扁袋除塵器采用外濾形式。濾袋為菱形，沿扁長形濾袋的垂直方向縫成多個通道，并以叉形框架撐開，其斷面形成一個個相連的菱形。每條濾袋的過濾面積達11m²，比其他形狀的濾袋面積大得多，可充分利用箱體空間。濾袋借助密封條、壓板而固定在花板上。
濾袋清灰采用風機反吹方式。清灰裝置由脈動反吹閥、電磁三通閥、反吹風機和反吹箱體組成。清灰時，反吹氣流從袋口向下進入濾袋，并通過脈動反吹閻的作用使濾袋產生振動。當除塵器在高溫條件下運行時，通常將反吹風機進口與主風機出口管路相連接，以實現熱風反吹，防止結露。
濾袋清灰是逐室進行的，因而除塵器設計成分室結構。
該產品有LBL和LPL兩種型式。其中，前者為防爆型，設有泄爆閥，采用消靜電濾料，箱體內設吹掃管，并采取靜電接地等措施。
菱形扁袋除塵器的主要特點：
1)濾袋斷面為菱形，占地面積小，設備緊湊；
2)每條濾袋的過濾面積很大，濾袋數量較少；
3)采用脈動反吹清灰，以反吹風機驅動。

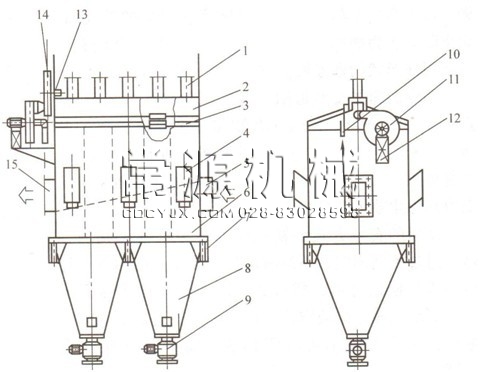

LBL型除塵器的外形如圖5—17所示，主要規格和參數見表5—9，

參數	LBI3-40	LBIA-53	LBL5-66	LBL6-80	LBL7-93	LBL8-112	LBL9-126	LBL10-140	LBL11-154
過濾面積/m2	400	530	664	800	930	1116	1256	1395	1535
倉室數/間	3	4	5	6	7	8	9	10	11
濾袋數量/條	36	48	60	72	84	96	108	120	132
設備阻力/Pa	1200
脈動反吹裝置	(1)反吹風機9-29N04.5A．2.4kW (2)SWDO．4-2脈動裝置，0.4kW
設備質量/t	14.5(14)	18.7(18)	21.6(21)	25.7(25)	29.2(28.5)	32.7(31.5)	35.6(34.4)	39.1(38.5)	42(41.4)
